191015, Россия, Санкт-Петербург, Шпалерная ул., д. 49
  1. Новости
  2. Новости
  3. Исследования «Прометея» представлены на Уральской школе металловедов

Исследования «Прометея» представлены на Уральской школе металловедов

Февраль 17, 2022 Просмотров: 567

17.02.2022

Специалисты НИЦ «Курчатовский институт» - ЦНИИ КМ «Прометей» вновь приняли участие в работе Уральской школы-семинара металловедов - молодых ученых, которая прошла 7-11 февраля на площадке Уральского федерального университета в Екатеринбурге.




В этом году институт направил на встречу с коллегами двух спикеров. Инженер Вероника Никитина сделала доклад «Исследования структуры и свойств хладостойкого листового проката в толщинах от 25 до 100 мм», подготовленный совместно с О.В. Сыч и Е.И. Хлусовой. Целью представленного исследования была разработка рекомендаций по повышению хладостойкости толстолистового проката, что крайне актуально при создании крупногабаритных объектов морской техники, эксплуатирующихся в условиях Арктики.

Для этого были проведены испытания образцов на растяжение и ударный изгиб, детально исследованы изменения их структуры, показано, что с увеличением толщины листового проката, наблюдается более значительный разброс прочностных характеристик. Затем было проведено имитационное моделирование различных режимов термомеханической обработки, выбраны оптимальные режимы черновой и чистовой стадии прокатки, обеспечивающие после ускоренного охлаждения формирование наиболее благоприятной однородной бейнитной и ферритно-бейнитной структуры. Показано, что после доработки технологии хладостойкость стали составила минус 80 °С, что полностью удовлетворяет требования к промышленным изделиям.

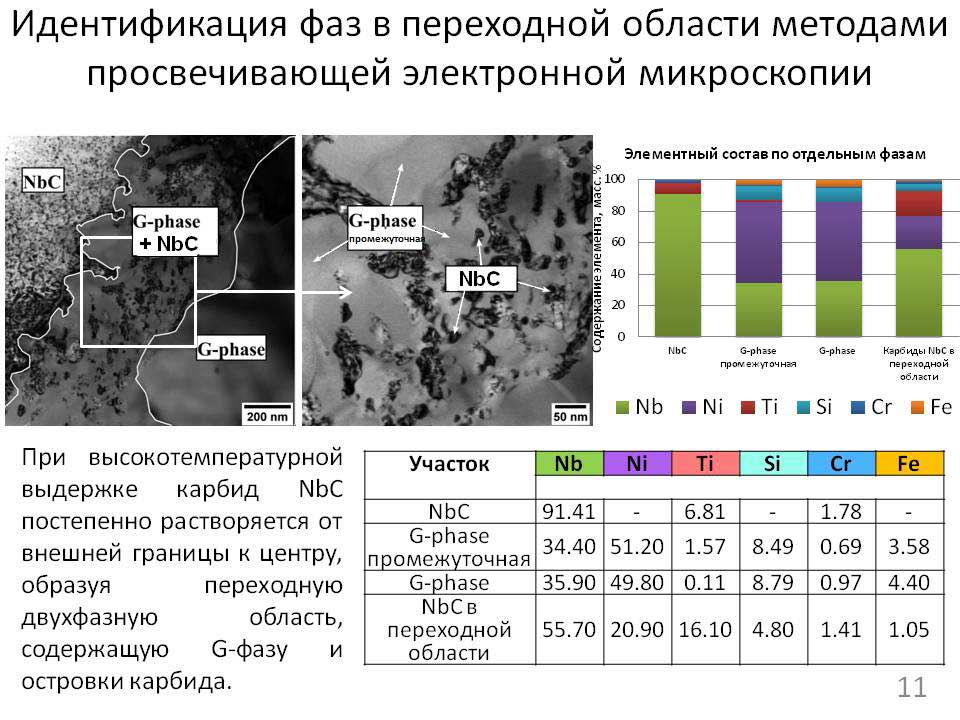

Второй доклад в Екатеринбурге сделала инженер Юлия Беликова. Исследование «Структурный анализ фазового превращения карбида ниобия в жаропрочных НР-сплавах при эксплуатации» подготовлено совместно с С.Н. Петровым под научным руководством С.Ю. Кондратьева. В ходе работы, методами сканирующей и просвечивающей электронной микроскопии, было изучено строение карбида ниобия в структуре жаропрочного литого HP-сплава после длительной выдержки при 900 °С. В этих условиях происходит постепенная трансформация первичного NbC в G-фазу. В результате сложного процесса превращения образуется многофазная частица с переходной областью переменного химического состава. Глубокое исследование процессов эволюции структуры HP-сплавов в условиях эксплуатации созданного из них оборудования нефтеперерабатывающей и нефтехимической промышленности, дает возможность с высокой степенью достоверности прогнозировать ресурс данного оборудования и вырабатывать технологические решения для увеличения ресурса.

Экспериментальные исследования в рамках этой работы были выполнены на оборудовании Центра коллективного пользования научным оборудованием «Состав, структура и свойства конструкционных и функциональных материалов» НИЦ «Курчатовский институт» - ЦНИИ КМ «Прометей» при финансовой поддержке Министерства науки и высшего образования – соглашение № 13.ЦКП.21.0014 (075-11-2021-068). Уникальный идентификационный номер – RF-2296.61321X0014.
