Материал для экстренного производства

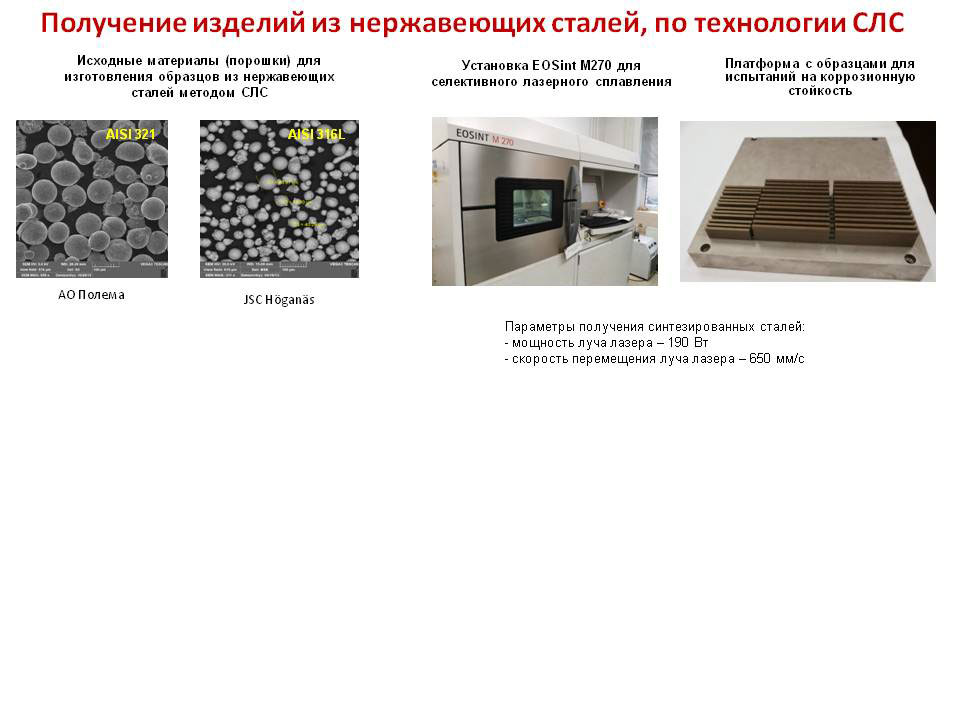

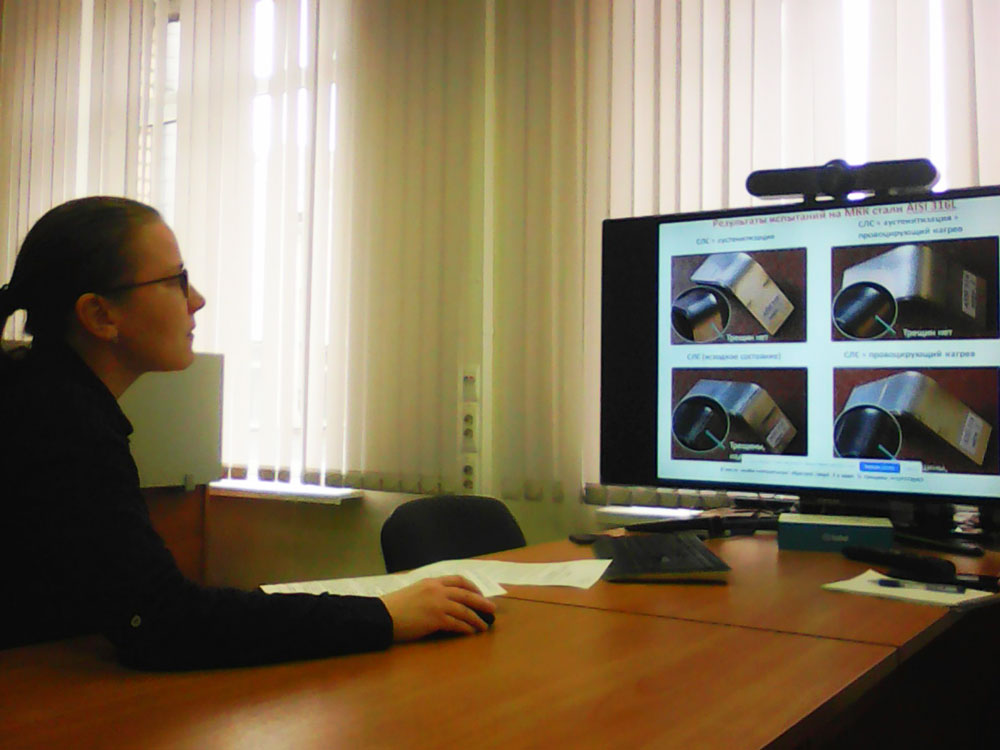

Ольга Николаевна сделала доклад «Оценка коррозионной стойкости изделий из нержавеющих сталей, получаемых методом селективного лазерного сплавления», подготовленный ею совместно с С.Ю. Мушниковой и Д.Н. Чайниковой. В ходе данной работы исследована стойкость к межкристаллитной и питтинговой коррозии двух марок нержавеющих аустенитных сталей с различным химическим составом, изготовленных по технологии селективного лазерного сплавления (СЛС) и подвергнутых термической обработке по различным режимам. Интерес к технологии СЛС обусловлен возможностью получения готового изделия сложной формы, подчас уникальной, в районах, удаленных от машиностроительных предприятий, занимающихся выпуском деталей и комплектующих. При этом в случае проведения ремонтных работ сокращается время простоя, т.к. не требуется организация поставки нужной детали – ее можно изготовить на месте при наличии универсальной установки для СЛС и металлического порошка требуемого состава. При сертификации продукции из нержавеющих аустенитных сталей одним из основных требований является обеспечение стойкости к межкристаллитной коррозии (МКК). При испытании по ГОСТ 6032 образцов нержавеющих сталей, полученных по технологии СЛС, была выявлена повышенная склонность к МКК металла после провоцирующего нагрева. Также до недавнего времени был недостаточно изучен вопрос стойкости нержавеющих сталей, изготовленных с помощью СЛС, к питтинговой коррозии. Именно на эти, актуальные для промышленности вопросы, даны ответы в исследовании группы ученых НИЦ «Курчатовский институт» - ЦНИИ КМ «Прометей».
